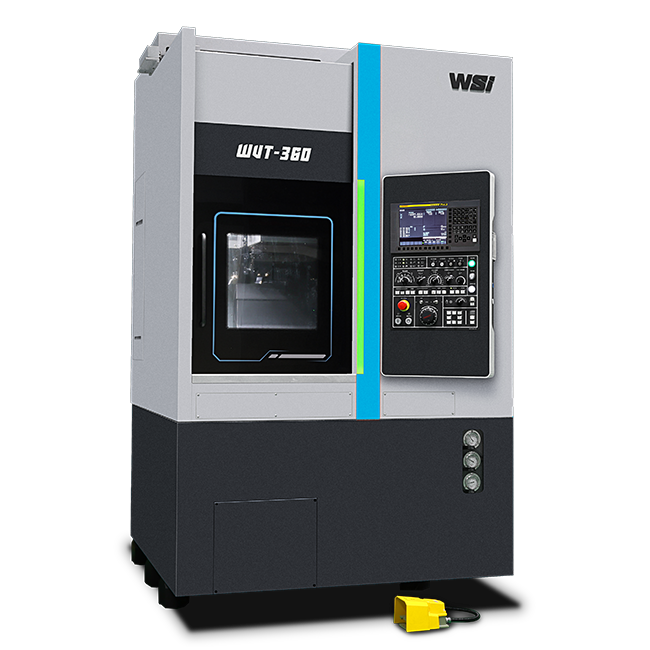

中型CNC立式車床

來自Tier 1生產工廠,WVT系列CNC立式車床,擁有獨特高剛性結構,專為高硬度工件加工設計。具備優異的穩定性與可靠度。

高剛性設計結構

  1. X,Z軸配置THK SVS等級線軌,配合大跨距設計,耐荷重高吸震能力優異。
  2. Z軸傳動採用Ø50 mm超大雙螺帽滾珠螺桿,經預拉處理,抑制熱變位。
  3. 立柱箱型結構設計,有效提升穩定性,剛性優異。
  4. 超大箱型結構底座,內部之結構強化肋骨均優化,提升結構剛性與穩定性,將加工中之振動降低到最小程度。



不銹鋼防護

  1. 機器內部鈑金與底座為傾斜式設計,不易積屑,也使排屑更順暢,
  2. 內部鈑金與切屑接觸部份,均加裝不銹鋼板,使落屑順暢,確保操作者安全。排屑更順暢。

8T / 12T 伺服油壓刀塔

  1. 刀位數: 8或12刀位。
  2. 刀盤旋轉及定位採用伺服馬達驅動,使用離合齒配合油壓鎖固。定位精準、重切削時穩定性優異。
  3. 偉詳獨創特殊8刀位刀塔可搭配7刀位,減少鄰刀干涉,增加可加工範圍。
  4. 可配合WSI高剛性刀座, 縮減刀柄延伸長度,提高抗震效果。




多種功能性選配附件

  1. 70/120 Bar 高壓中心出水:整合式水箱搭載恆壓泵浦可多段切換壓力,延長刀具使用壽命,解決切屑纏繞問題。
  2. 鑽銑軸:適用於工件端面之鑽孔及銑削加工。車削、銑削、鑽孔一次作業。
  3. 刀具壽命管理:以各刀具壽命設定值管理各刀具狀態,達到加工時最佳狀態。
  4. 高壓智能油站:可多段油壓、順序控制,以顯示和管理異常之狀態。



機器規格:

機 型 WVT-360 WVT-500 WVT-600
最大旋徑 Ø600 mm Ø620 mm Ø900 mm
最大車削直徑 Ø600 mm Ø620 mm Ø600 mm
最大車削高度 500 mm 610 mm 800 mm
主軸最高轉速 3,500 rpm 1,500 / 3,000* rpm 1,200 rpm
主軸鼻端 A2-8 A2-11 A2-11
X / Z軸行程 315 / 500 mm 325 / 650 mm 450 / 800 mm
主軸馬達 11/15 Kw 18.5/22 Kw 18.5/22 Kw
刀塔型式 油壓伺服刀塔 油壓伺服刀塔 油壓伺服刀塔
刀具數 12T 8T* / 12T 12T
尺寸 1,600 x 2,840 x 2,740 mm 1,800 x 3,160 x 3,200 mm 1,800 x 3,240 x 3,200 mm
重量 5,400 kg 8,150 kg 11,000 kg

● 本公司保留產品規格、外觀、配備變更或停用之權利。

標準配備

  1. 鐵屑輸送機
  2. 油壓伺服刀塔12T
  3. 熱交換器
  4. LED警示燈
  5. 全密鈑金
  6. 工作燈
  7. MPG手輪
  8. 刀塔切削水裝置
  9. 自動潤滑泵浦
  10. 控制器 Fanuc 0iT

選配配備

  1. WHU智能高壓油站
  2. 操作者自動門
  3. 光學尺
  4. 油霧回收機
  5. 工件量測系統
  6. 刀具量測系統
  7. 刀具壽命管理系統
  8. 工件氣密檢知 (Festo SOPA)
  9. 鐵屑車
  10. 中心出水型刀座



  1. 高壓中心出水70/120bar
  2. 電控箱冷氣
  3. 油水分離機
  4. 鑽銑軸
  5. 動力刀塔
  6. LUBE自動潤滑系統
